Spezielle Portale gegen Tunnel-Knall-Effekt

Eingleisige Tunnelröhren mit Festen Fahrbahnen, die auch von Rettungsfahrzeugen genutzt werden können, erfüllen die höchsten Anforderungen der Sicherheits- und Rettungskonzepte im Schienenverkehr.

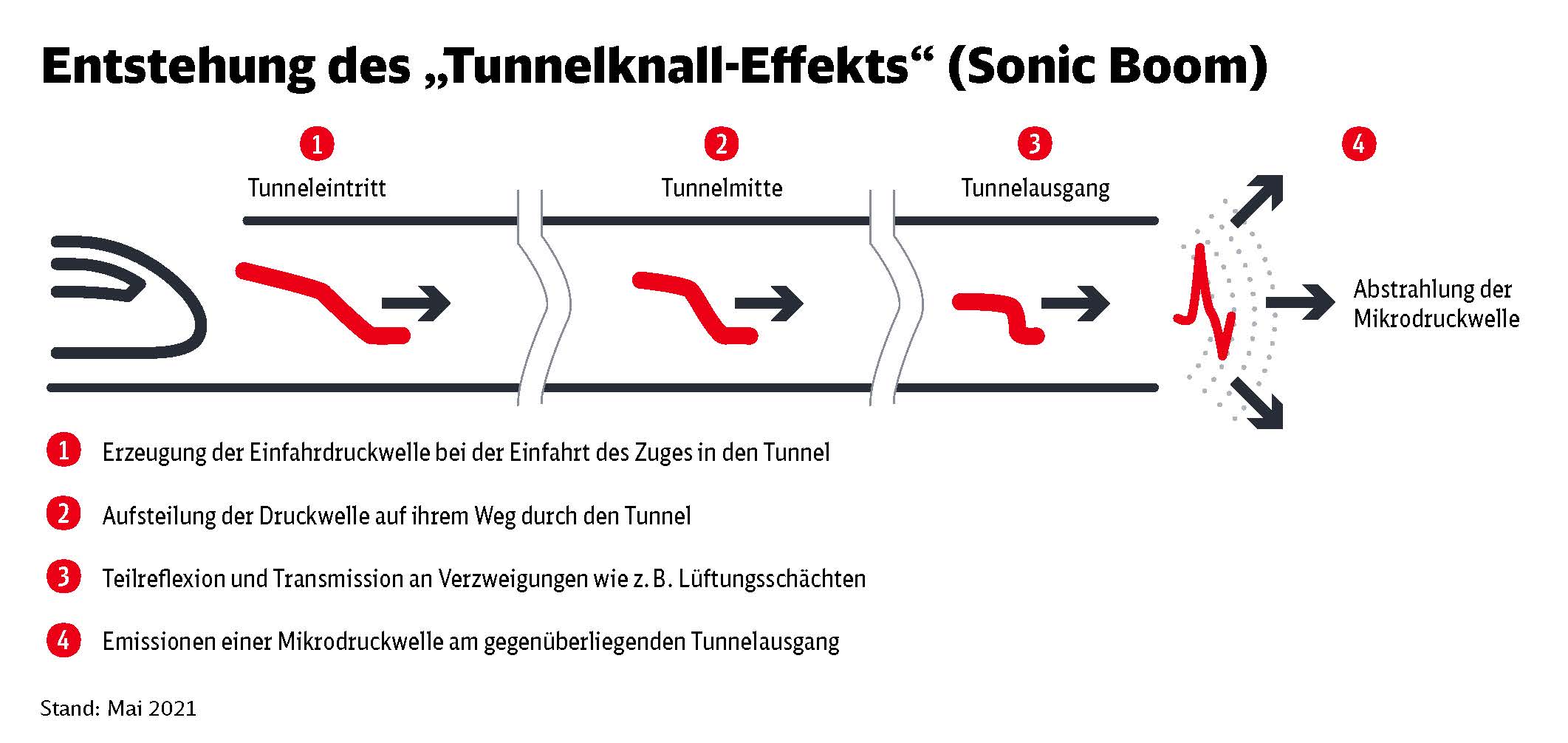

Konstruktionsbedingt haben diese Bauwerke gegenüber zweigleisigen Tunnelröhren bei schnellem Zugverkehr einen Nachteil: Wegen des deutlich kleineren Querschnitts können bei der Tunnelein- und -ausfahrt lautstarke Geräusche entstehen. Diesen Tunnelknall-Effekt, der durch Mikrodruckwellen hervorgerufen wird, bezeichnen die Fachleute als Sonic-Boom. Während die Schallemission insbesondere für die unmittelbare Nachbarschaft eine Belastung darstellt, kann der plötzliche Druckwechsel bei den Zuginsassen auch zu einem unangenehmen Druck auf den Ohren führen.

Der Tunnelknall-Effekt wird durch diese Faktoren maßgeblich beeinflusst:

  • die Einfahrgeschwindigkeit
  • das Zugdesign
  • den Tunnelquerschnitt: enge und glatte Tunnel begünstigen den Tunnelknall-Effekt
  • die Länge der Tunnel
  • die Oberbau-Ausführung: die Feste Fahrbahn begünstigt den Effekt

Die folgenden Lösungen wirken dem Effekt entgegen:

  • Querschnittsaufweitungen am Tunnelausgang
  • Deckenöffnungen am Tunnelportal zum Druckausgleich
  • Einhausungen am Tunnelportal
  • Einsatz von Zügen mit aerodynamischer Bugform
  • Reduzierung der Einfahrgeschwindigkeit
  • Erhöhung der Absorptionsfähigkeit des Tunnels durch strukturierte Oberflächen,
    z. B. durch Schotteroberbau oder spezielle Innenauskleidung im Tunnel oder Schallabsorber im Gleisbereich der Festen Fahrbahn

Spezielle Konstruktion verhindert Tunnelknall

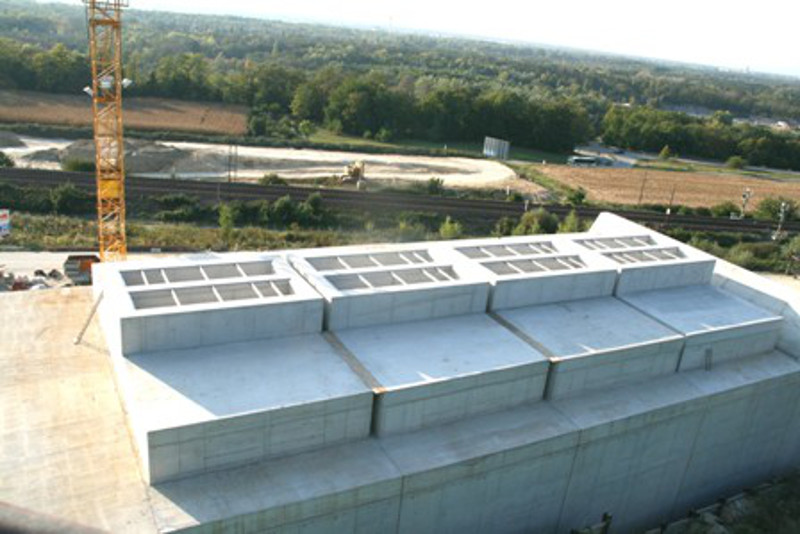

Mit einer neuen Bauweise im Bereich der Tunnelportale wurde dem Sonic-Boom-Effekt am Katzenbergtunnel entgegengewirkt. Erstmals in Europa realisierte die Deutsche Bahn dazu entsprechende Haubenbauwerke: Die Tunnelportale wurden trichterförmig gestaltet und nicht mehr senkrecht sondern schräg am Berg angesetzt. Da am Katzenbergtunnel im Süden ein 115 Meter langer und im Norden ein 286 Meter langer Abschnitt in offener Bauweise gebaut wurde, konnten die 50 Meter langen Haubenbauwerke wirtschaftlich in diese Bereiche integriert werden.

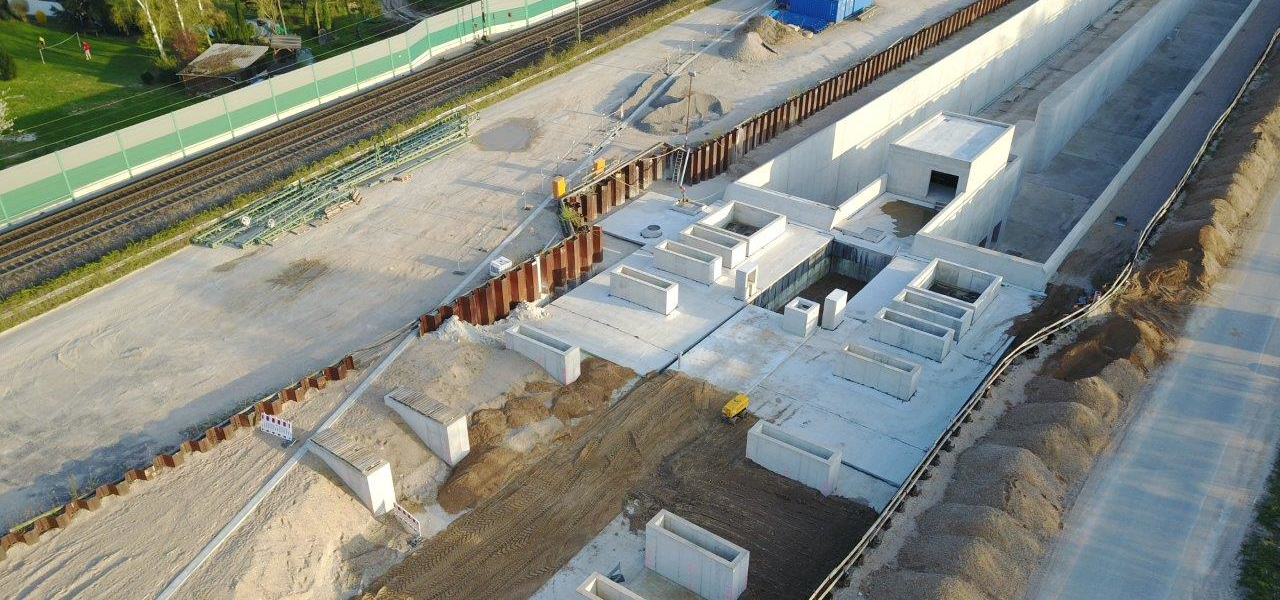

Am Südportal sorgen große Öffnungen in den Betonwandelementen dafür, dass sich die Druckwellen ausbreiten können. Diese optimierte Portalform schützt so die Anwohner in Efringen-Kirchen und Bad Bellingen und die Reisenden zugleich. Im Bereich des Nordportals verhindert eine Haube mit Fensteröffnungen die Entstehung des Tunnelknalls.

Im Tunnel Rastatt sind an beiden Tunnelportalen ebenfalls Sonic Boom-Bauwerke vorgesehen.
