Tunnel Rastatt

Planfeststellungsabschnitt 1.2

Foto: Udo Görisch

Über vier Kilometer durch Rastatts Untergrund

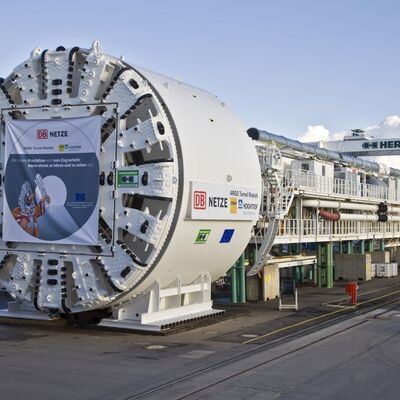

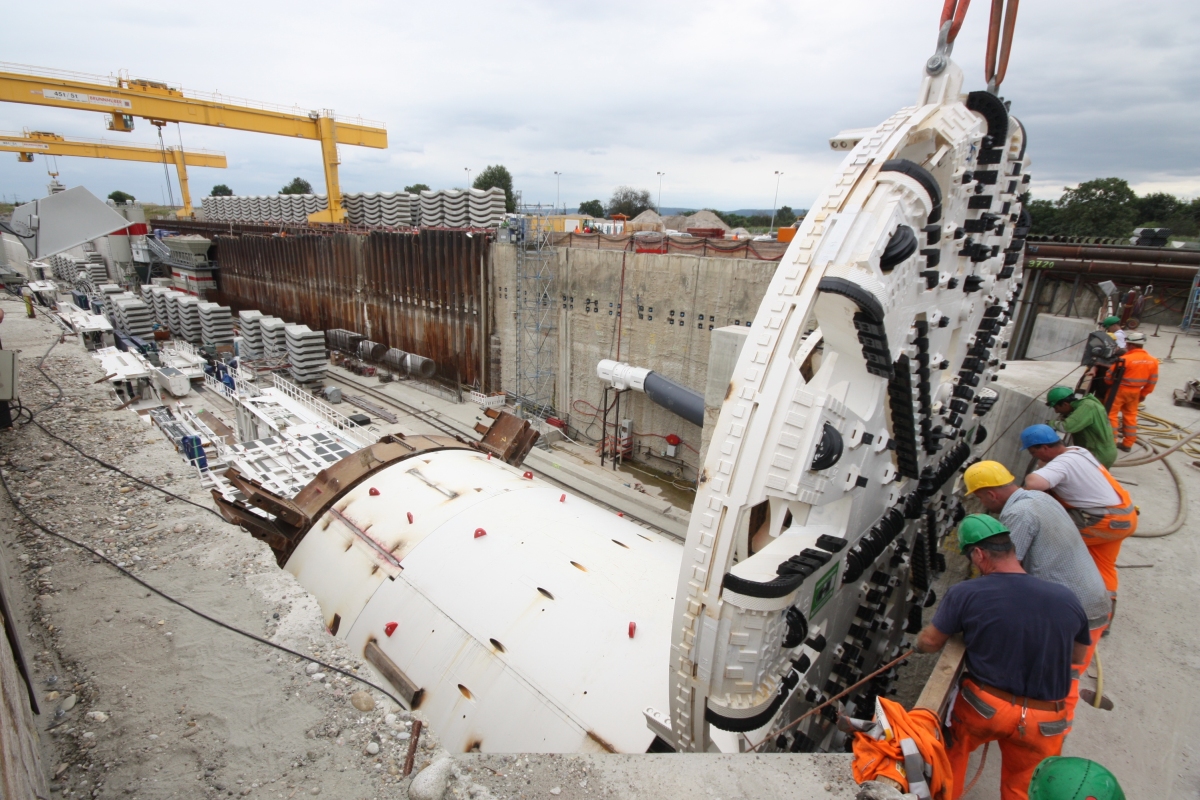

Der Tunnel Rastatt beginnt im Norden bei Ötigheim. Von dort aus unterquert er den Federbach und das Stadtgebiet von Rastatt. Bei Niederbühl wird zuerst die Rheintalbahn unterfahren, bevor die Gleise wieder an die Oberfläche kommen. Der Vortrieb der Tunnelröhren startete 2016: Im Mai und September nahmen die beiden Tunnelvortriebsmaschinen ihre Arbeit auf. Wenn das Bauwerk fertig ist, wird es die Anwohner:innen Rastatts deutlich vom Lärm vorbeifahrender Züge entlasten.

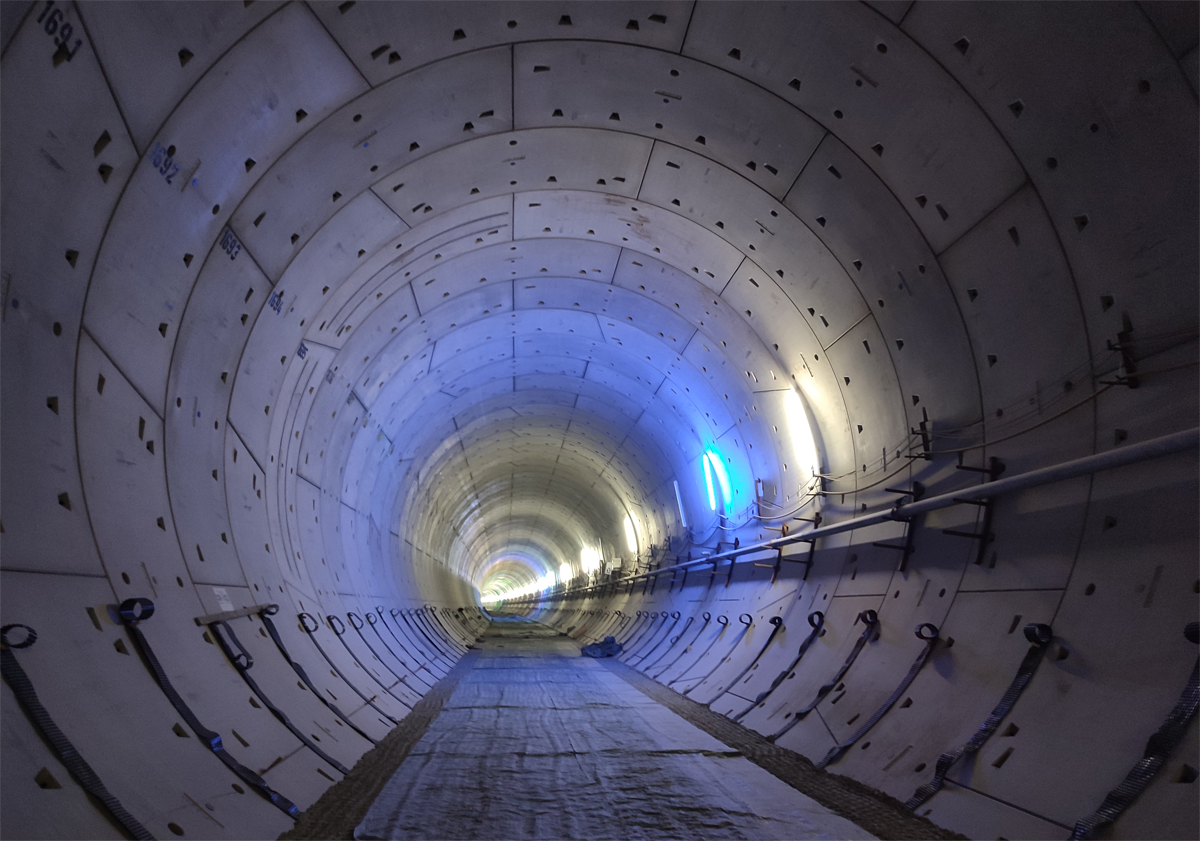

Im August 2017 hatte die TVM in der Oströhre 3.775 Meter zurückgelegt. Nachdem sie die Rheintalbahn unterquerte, verschoben sich dort Betonelemente (Tübbinge) in der Tunnelröhre. Die Bahn sperrte daraufhin umgehend die darüberliegende Strecke. In den folgenden sieben Wochen stabilisierte sie den havarierten Tunnelbereich. Im Oktober gab sie die Rheintalbahn wieder für den Verkehr frei. Gemeinsam mit der Arbeitsgemeinschaft (ARGE) Tunnel Rastatt erarbeitete die Bahn dann ein umfangreiches Konzept für den Weiterbau des Tunnels Rastatt.

Das Konzept umfasst:

  • Fertigstellung der Weströhre auf 200 Metern mit der TVM „Sibylla-Augusta“ unter einer Betonplatte
  • Verlegung der bestehenden Rheintalbahn auf die im Rohbau fertiggestellte Weströhre

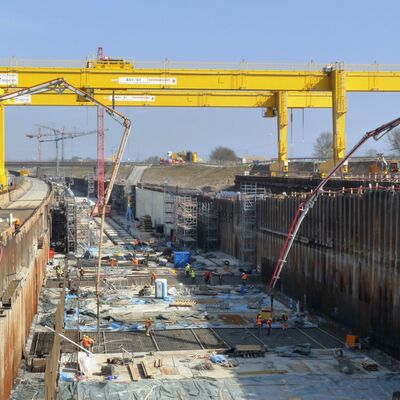

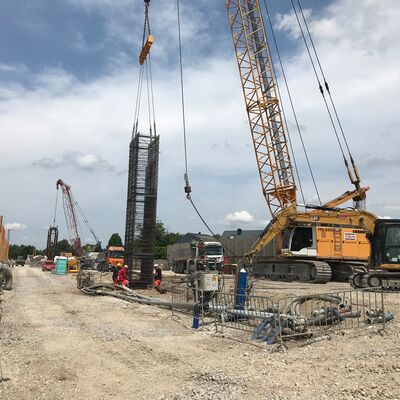

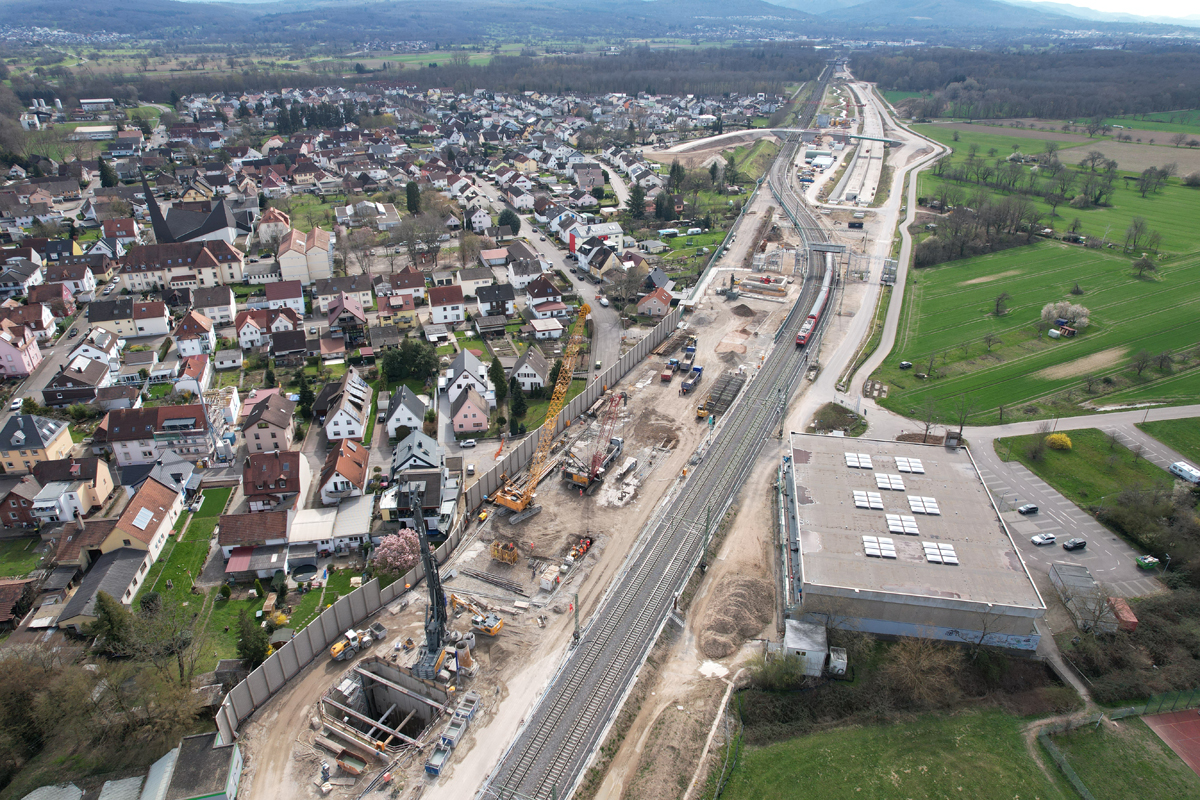

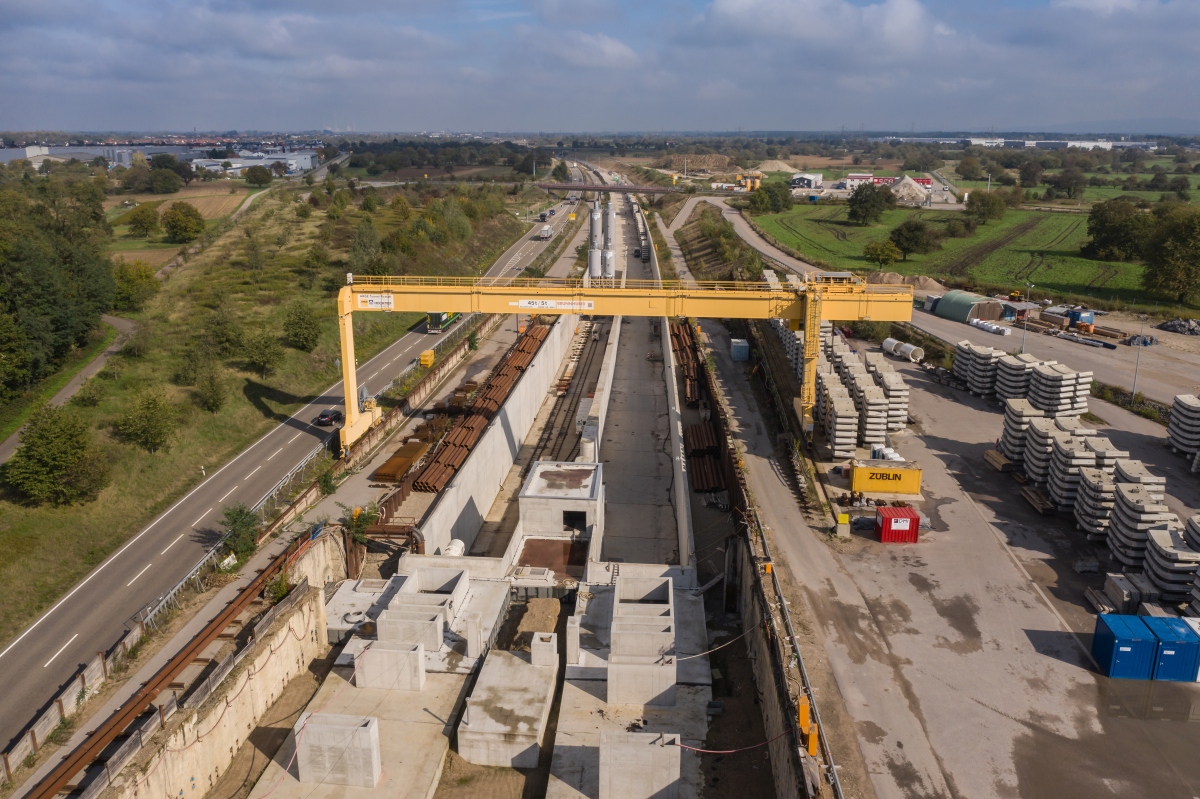

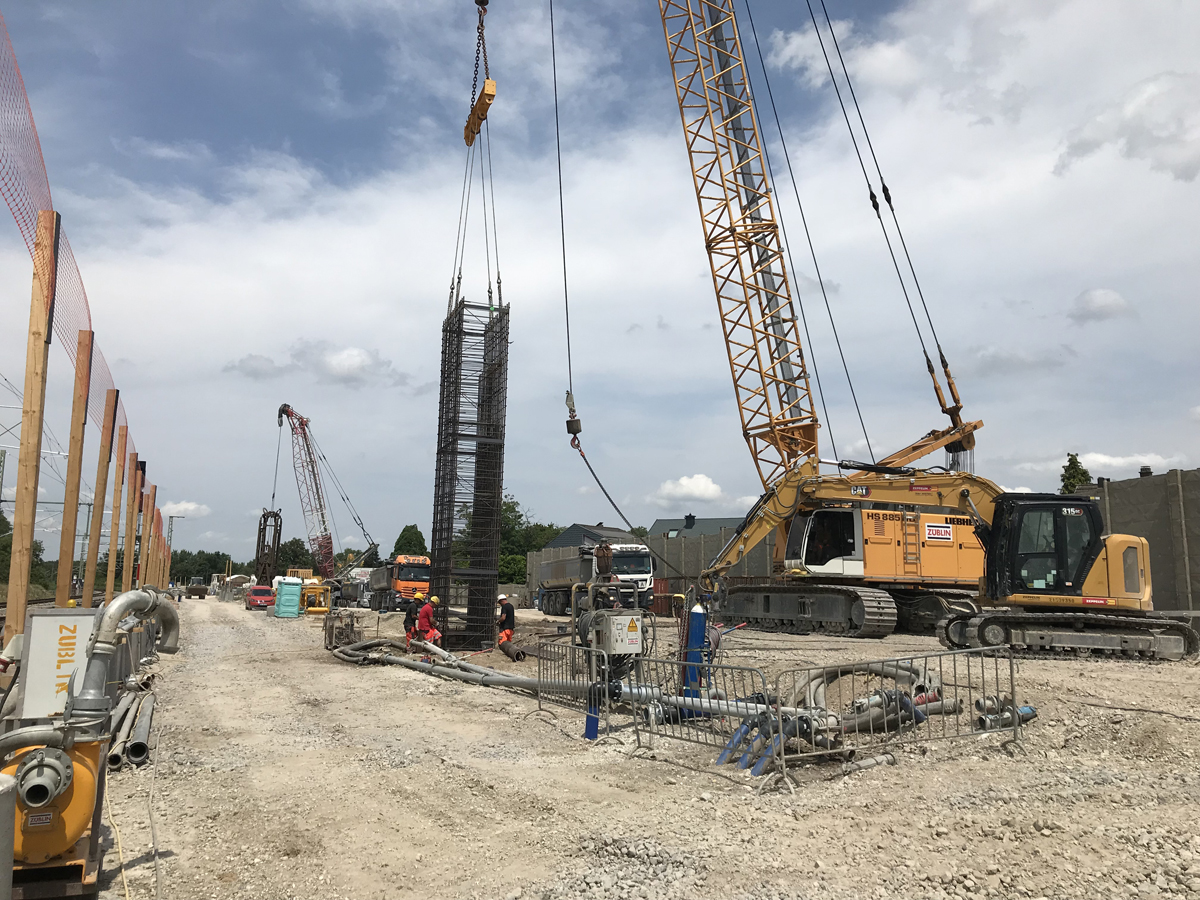

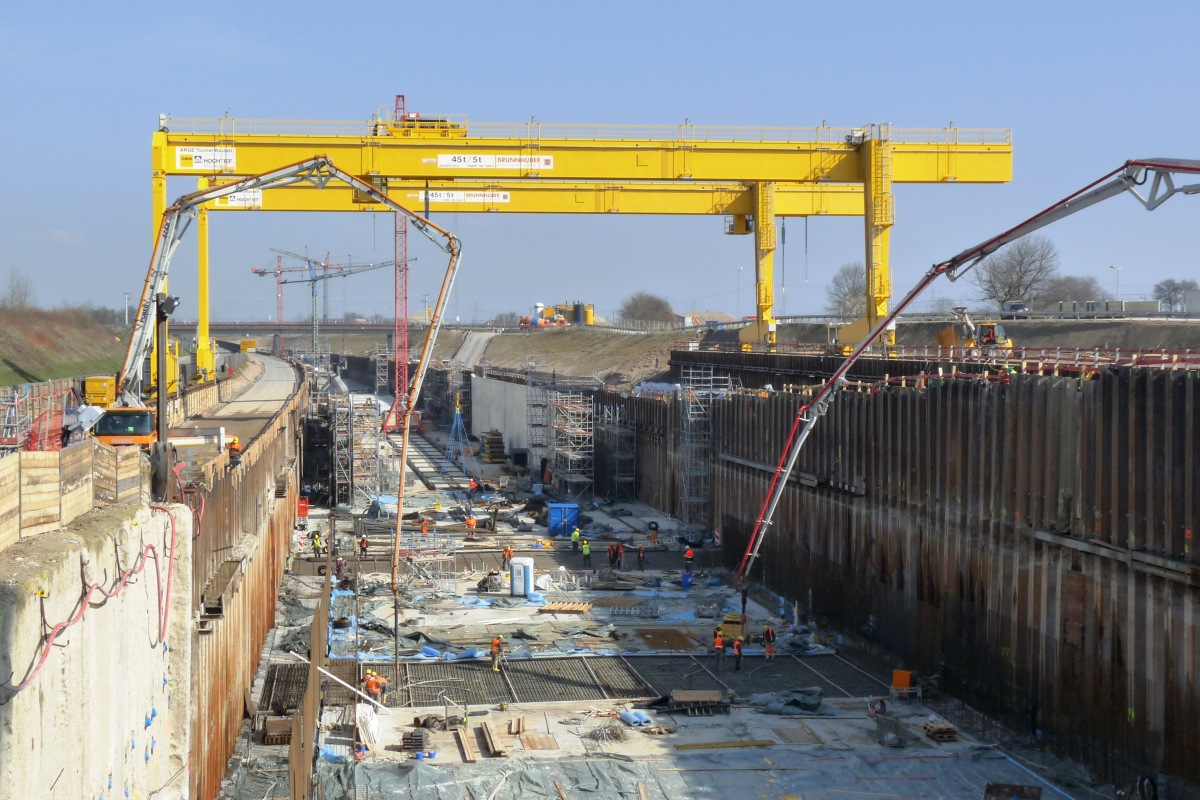

  • Erstellen der Oströhre in offener Bauweise
  • Parallel dazu: Herstellung der Querverbindungen zwischen den beiden Tunnelröhren

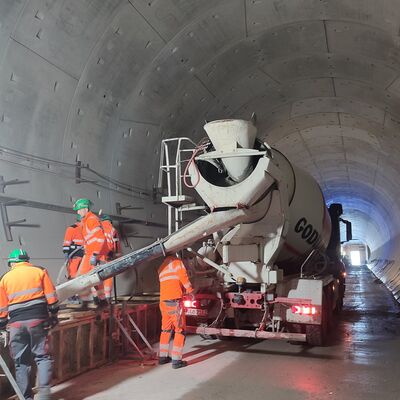

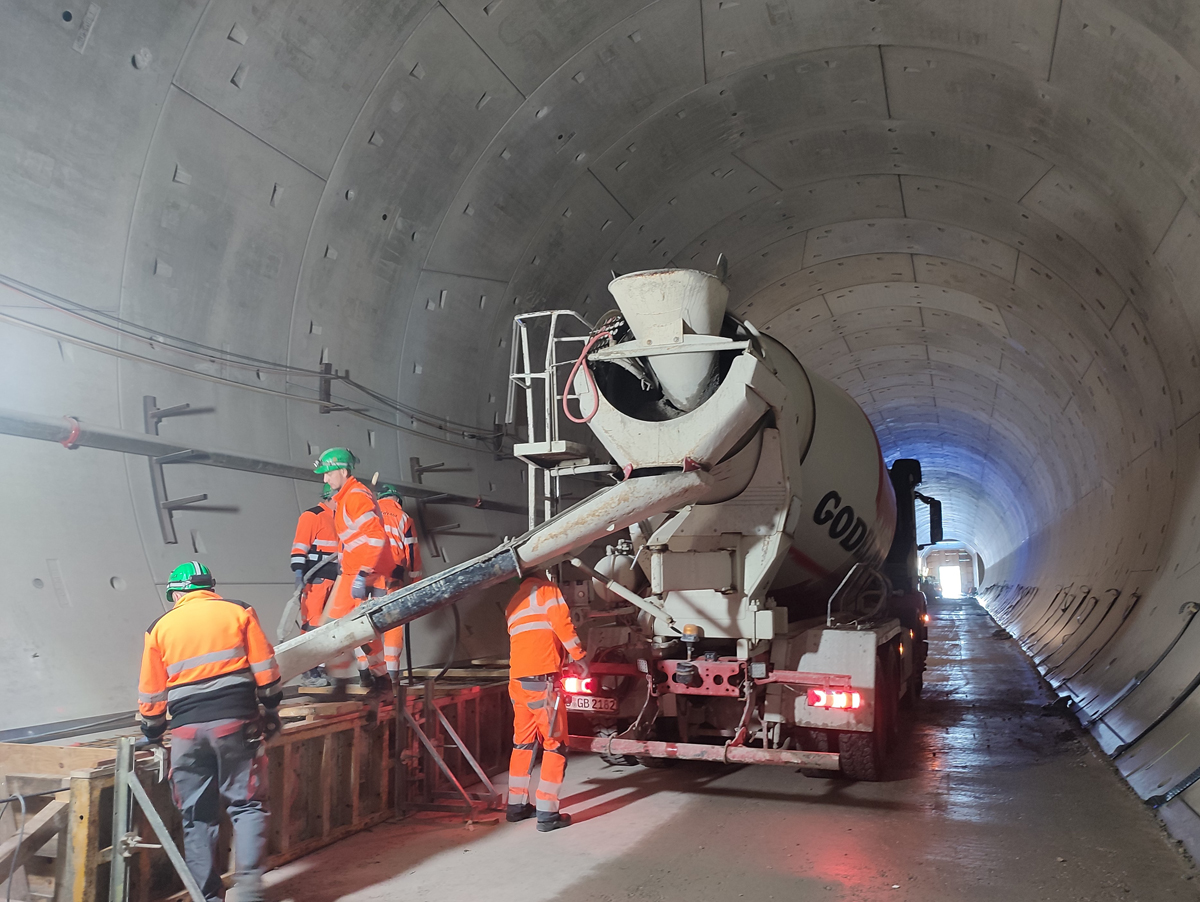

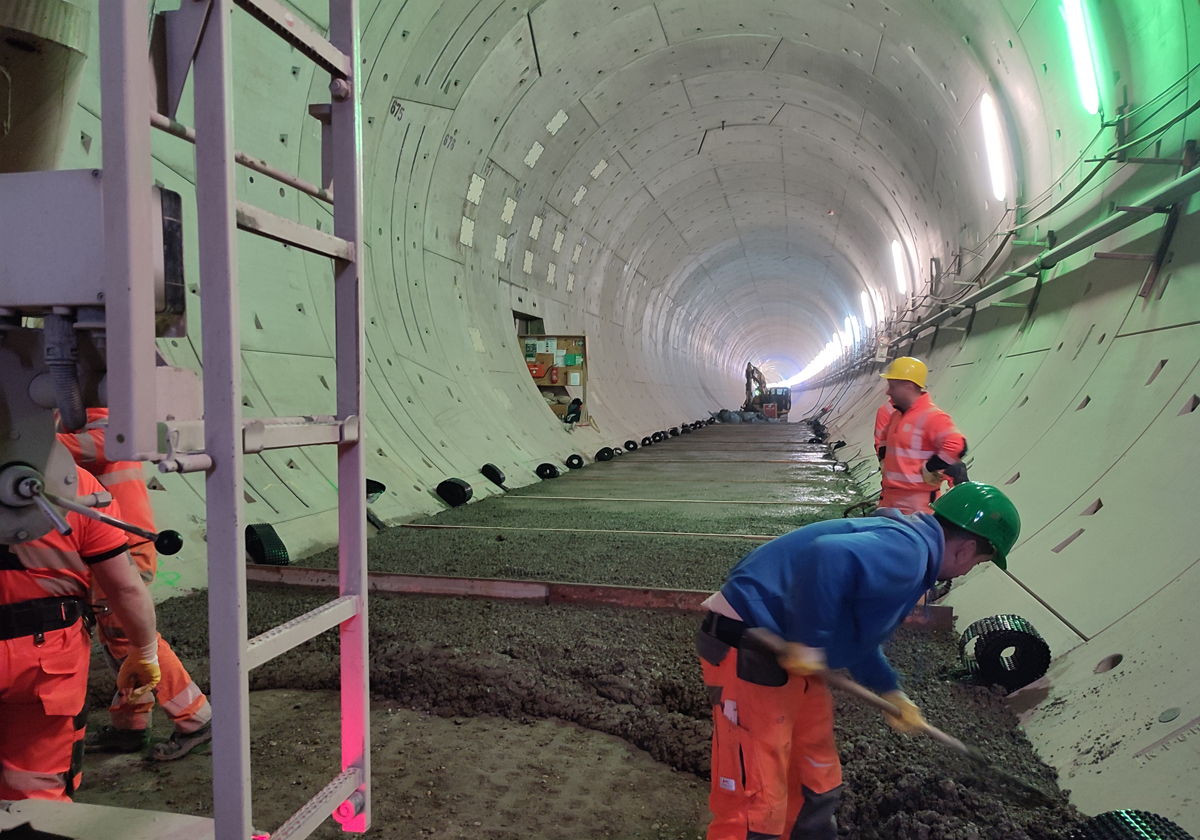

  • Und: Einbau der Festen Fahrbahn und der Ausrüstungstechnik in den bereits fertigen Tunnelabschnitten

Empfohlener redaktioneller Inhalt

An dieser Stelle finden Sie einen externen Inhalt von YouTube, der den Artikel ergänzt. Sie können ihn sich mit einem Klick anzeigen lassen und wieder ausblenden.

Kommentierte Präsentation: Weiterbau am Tunnel Rastatt

Daten & Fakten

Künftig können die Züge mit bis zu 250 Kilometern pro Stunde im Tunnel fahren. Dafür ist er mit neuester Technik ausgestattet: Sonic Boom-Bauwerke an den Tunnelportalen verhindern, dass bei schnellen Durchfahrten der sogenannte Tunnelknall-Effekt entsteht. Im Tunnel ist eine Feste Fahrbahn verbaut. Auf ihr gelangen Rettungskräfte im Ereignisfall schnell mit ihren Fahrzeugen zum Unfallort. Der Tunnel Rastatt weist noch eine weitere Besonderheit auf: Bei seiner Planung setzte die Bahn erstmals Building Information Modeling (BIM) ein.


Länge 4.270 m
Tunnelröhren 2 (jeweils eingleisig)
Status im Bau
