Ötigheim–Rastatt Süd

Planfeststellungsabschnitt 1.2

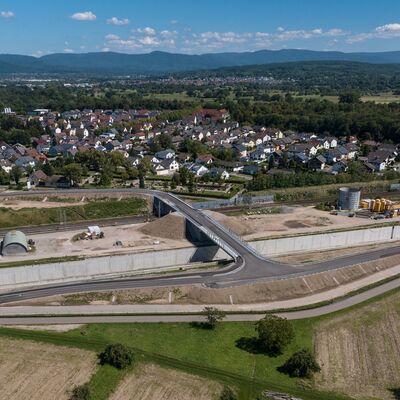

Foto: Frank Giesen

Mit Tempo 250 unter die Erde

Aus Richtung Karlsruhe kommend verläuft die Neubaustrecke bis östlich von Ötigheim parallel zur Bundesstraße 36. Hier taucht die Bahntrasse in einen wasserdichten Betontrog ab. Das Stadtgebiet Rastatt unterquert sie dann im Tunnel. Mit über 4,2 Kilometer Länge ist der Tunnel Rastatt eines der größten Bauwerke im Großprojekt Karlsruhe–Basel.

Auf Höhe Rastatt-Niederbühl kommen die Gleise wieder ans Tageslicht, ebenfalls zunächst in einem Betontrog. Im weiteren Verlauf müssen sie die Bundesautobahn (BAB) 5 unterqueren. Dies stellte die Planer:innen vor eine besondere Herausforderung: Für eine Geschwindigkeit von 250 km/h müssen Oberleitungen eine bestimmte Bauhöhe erreichen. Deshalb musste die Trasse in diesem Bereich tiefergelegt werden. Sie wird nun in einem wasserdichten Betontrog geführt.

Kurz nach Unterquerung der Autobahn schließt die neue Strecke an den Abschnitt Rastatt Süd–Offenburg an. Dieser ist bereits seit 2004 in Betrieb.

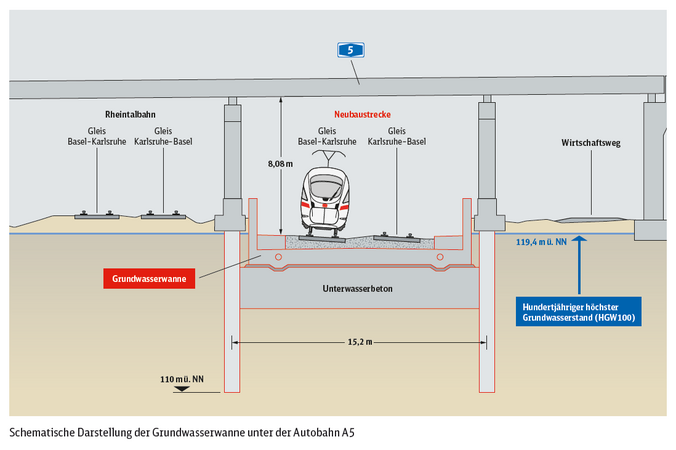

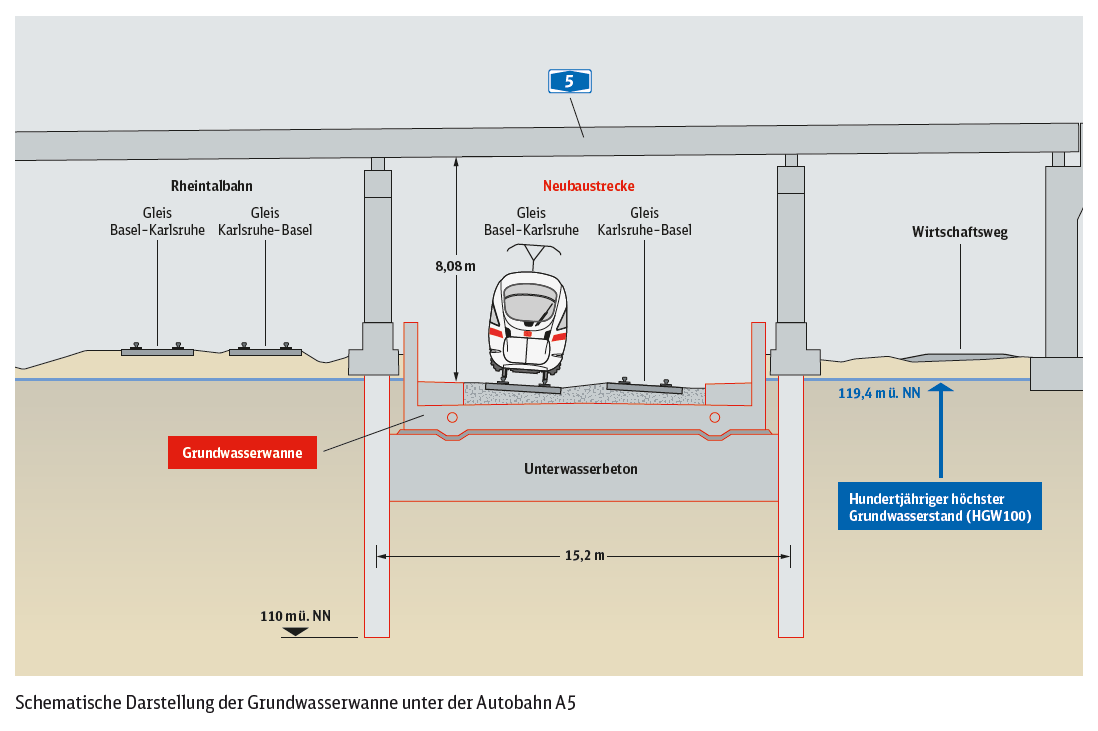

Schematische Darstellung der Grundwasserwanne unter der Autobahn A5

Daten & Fakten

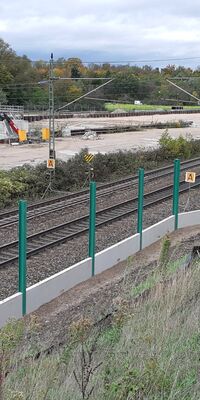

Künftig können die Züge den Abschnitt mit 250 Kilometer pro Stunde durchfahren – das gilt auch für den Tunnel. Gleichzeitig wird es für die Anwohner:innen deutlich leiser. Dafür sorgen rund 1,7 Kilometer neue Schallschutzwände und -wälle. Um den Tunnel Rastatt vor dem Eindringen von Grundwasser zu schützen, führen wasserdichte Betontröge bis zu den Tunnelportalen. Der nördliche Trog ist etwa 800 Meter lang, der südliche 895 Meter.


Länge rd. 8 Kilometer
Stationen -
Brücken 3
Tunnel 1
Status im Bau
